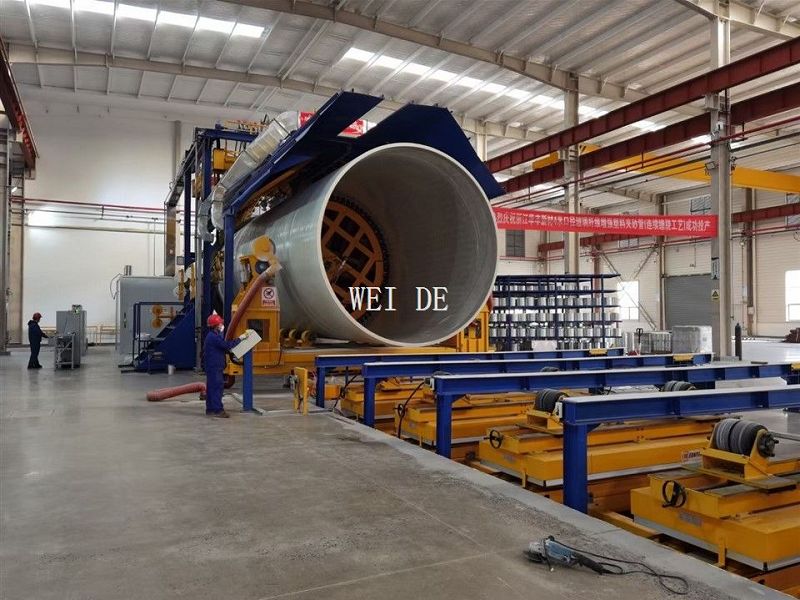

Континуирана машина за намотување цевки од фиберглас

Склопот на калапот, составен од алуминиумски греди, дискови за прицврстување на алуминиумски греди, излезни глави за циркулација на челичните ремени, глави за циркулација на челични ремени и челичен појас со затворена-јамка, е инсталиран на главната погонска единица на машината за намотување. Додека главниот погон ја ротира калапот, челичниот појас се намотува околу алуминиумските греди кои се рамномерно распоредени околу фиксирачкиот диск. Истовремено, погонскиот систем на челичниот ремен го унапредува ременот аксијално по должината на вретеното на намотување, придвижувајќи го напред за една ширина на ременот со секое целосно ротирање на вретеното.

Кога челичниот појас ќе го достигне крајот на алуминиумските греди во аксијален правец, тој влегува во циркулационата излезна глава и циркулационата глава, а потоа се воведува во шупливото вретено на главната погонска единица. Преку механизмот за водење на ременот се враќа на почетната точка на процесот на намотување. Ова создава континуиран циклус на намотување, напредување, излегување, влегување и премотување назад.

1. Слој од полиестерски филм и површинска подлога се намотани на челичниот појас

2. Уредот за нанесување на лагер смола и уред за нанесување структурна смола депонираат контролирани количини на смола

3. Поставата и структурните уреди со сечкана нишка дистрибуираат прецизни количини на сецкани влакна

4. Единицата за хранење песок нанесува кварцен песок

5. Намотката за намотување обезбедува обиколни влакна од влакна

Обемните влакна, сецканите нишки, смолата и кварценот песок се темелно измешани и импрегнирани под ролерите под притисок. Композитниот материјал потоа напредува аксијално во инфрацрвената грејна зона за стврднување додека продолжува со движењето напред. По излегувањето од калапот на челичниот ремен, хидрауличната платформа за подигнување последователно ги подигнува ролерите за поддршка за да ја прими зацврстената цевка.

Кога цевката ќе ја достигне потребната должина, онлајн системот за сечење и отсекување се активира за да го заврши производот. Сите количества на материјалот -, вклучително и сецканите нишки за облоги/структурни слоеви, нишките за намотување, кварцен песок и смола - се претходно-поставени и PLC-контролирани. Системот исто така одржува прецизна PLC регулација на температурите на смола и кварцен песок во текот на целиот процес.
